真空鍍膜電源的運用時較早

2021-05-22 15:04:41

次

真空鍍膜電源的運用時較早的。20世紀初大發明家愛迪生就明確提出了黑膠唱片蠟膜選用負極磁控濺射開展表麵金屬化的加工工藝方式 ,並於1903年申請了zhuanli權,這就是塑料薄膜技術性在工業生產上運用的逐漸。可是這技術性在那時候因遭受真空設備和別的有關技術性發展趨勢的限定,發展趨勢速率比較慢。直至二次世界大戰期內,法西斯主義法國使這一技術谘詢於戰事 ,製取各種各樣軍工用光學玻璃和後視鏡,進而先應用這一技術性在電子光學工業生產中獲得了快速的發展趨勢。而且慢慢產生了薄膜光學，變成電子光學的一個關鍵支係。

真空鍍膜技術性在電子器件層麵逐漸是用於生產製造電阻器和電容器元器件,以後伴隨著半導體技術在電機學行業中的運用,又使這一技術性變成晶體三極管生產製造和集成電路芯片生產製造的必需加工工藝方式。

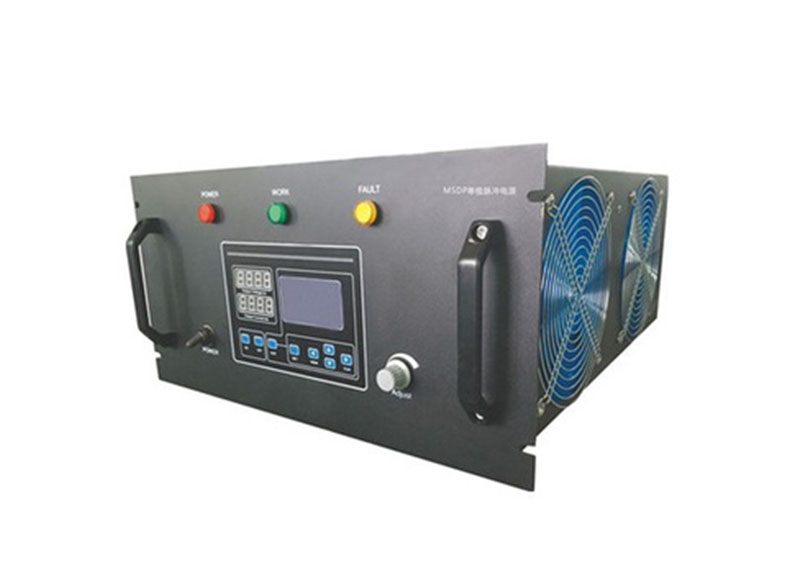

真空鍍膜電源

近些年,伴隨著集成化電路向規模性和集成電路工藝集成化方位發展趨勢,進而又對真空鍍膜技術性明確提出了新的規定。因此在電機學行業中又造成了一個新的支係- 塑料薄膜微電子學。表麵科學研究是在固體物理等很多科學研究基本上發展趨勢起來的新科學研究,其研究對象是各式各樣的表麵。真空鍍膜技術性為生產製造各式各樣的清理表麵給予了方式。尤其是二十世紀七十年代在真空鍍膜基本裏發展起來的分子結構束外延性技術性,用他不僅能夠製取可精準操縱的纖薄塑料薄膜、分子級平麵度的表麵、幾百層的累加膜 ,並且還能夠操縱塑料薄膜的成份和配製。這種塑料薄膜的製取均為科學研究的科學研究和發展趨勢給予了充足的標準。
